Schneidwerkzeuge für Glas
Zum Schneiden von Glaskapillaren benötigt man spezielle Klingen aus einem Material, das noch härter ist als Glas. Im Normalfall kommt hierfür eine diamantbelegte Klinge zum Einsatz, die eine besonders hohe Härte hat. Als preiswertere und einfach zu verwendende Alternative bieten sich Klingen aus Zirkonoxid an. Sie haben ebenfalls einen beachtlich hohen Härtegrad und können durch Nachschleifen jederzeit wieder geschärft werden. Die Klingen eignen sich besonders gut zum Durchtrennen von Glaskapillaren, da sich die flache Schneide punktgenau über die Glasoberfläche ziehen lässt. Anschließend können die Kapillaren an der Bruchstelle getrennt werden.
Diese Technik funktioniert sogar bei den äußerst filigranen Markröhrchen mit einer Wanddicke von nur 0,01 mm. Die Klingen lassen sich optimal mit unseren Klingenhaltern aus Aluminium spannen und können mit einer Hand frei geführt werden. Fragen Sie den praktischen Klingenhalter gleich mit an.
Spezialklingen aus Keramik & Halter
- zum Schneiden und Anritzen von Glas
- geeignet um Böden von Markröhrchen abzutrennen
| Artikelnummer | Artikelbschreibung | Anfragen |
|---|---|---|
| 4018304 | Klingenhalter aus Aluminium, mit Kunststoff-Klemmung für Klinge |
|
| 4018303 | Spezialklingen aus Keramik, zum Schneiden von Glas |
|

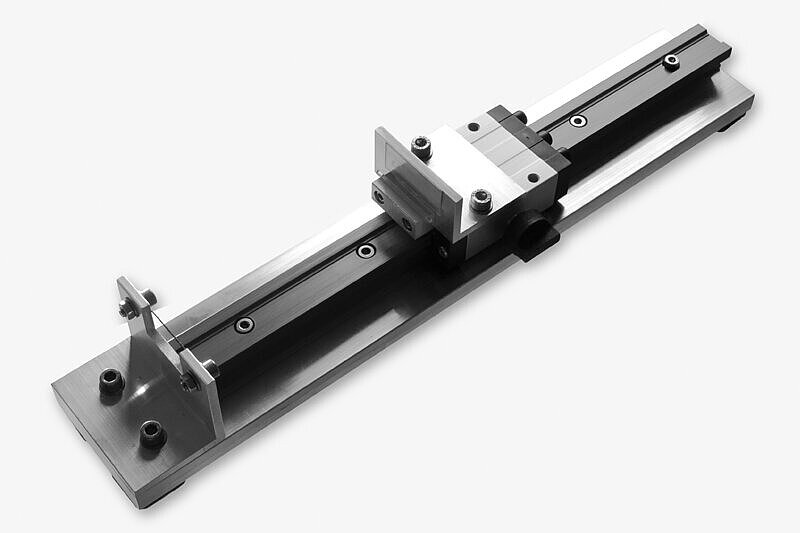

Schneidvorrichtung für Glaskapillaren

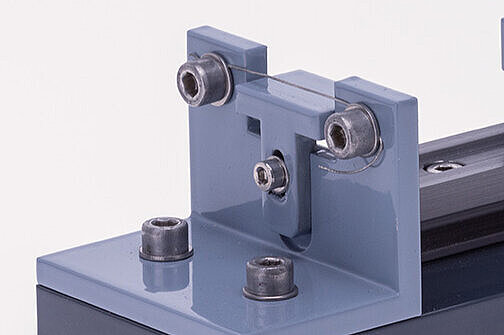

Basierend auf unseren Diamantdrähten haben wir ein Werkzeug entwickelt, das Ihnen erlaubt Glaskapillaren präzise zuzuschneiden. Besonders geeignet ist unsere Vorrichtung zum Schneiden von Flachkapillaren und sehr dünnwandigen, runden Kapillaren in präzise einstellbaren Längen. Dieses Tool wird auch bei uns täglich eingesetzt. Die Schneidvorrichtung verfügt über eine Klemmaufnahme für die Diamantdrähte und einen leicht einstellbaren Längenanschlag mit Auflagefläche für die Kapillaren. Dadurch wird eine reproduzierbare Zuschnittslänge gewährleistet. Alle drei Durchmesser der Diamantdrähte können in der Klemmaufnahme aufgenommen werden. Es können Längen von ca. 15 - 200 mm realisiert werden.
- mit Längenanschlag 200 mm
- wechselbarer Diamantdraht zum Anritzen der Glasoberfläche
- Längenanschlag verstellbar / arretierbar auf Gleitführungsbahn
- Anschlagsfläche in Glas ausgeführt, für minimierten Reibwiderstand
Diamantdrähte in verschiedenen Stärken
| Artikelnummer | Artikelbeschreibung | Anfragen |
|---|---|---|
| 6002200 | Schneidvorrichtung für Glaskapillaren |
|
| 6000913 | Diamantdraht (Durchmesser = 0,30 mm, Länge = 50 mm, Körnung = D60) |
|
| 6000915 | Diamantdraht (Durchmesser = 0,50 mm, Länge = 50 mm, Körnung = D76) |
|
| 6000917 | Diamantdraht (Durchmesser = 0,70 mm, Länge = 50 mm, Körnung = D91) |
|
| 6000923 | Diamantdraht (Durchmesser = 0,70 mm, Länge = 50 mm, Körnung = D76) |
|
Artikel Nr. 6000917 ist nur noch verfügbar, solange der Vorrat reicht. Als Ersatz können Sie Artikel Nr. 6000923 nutzen.
Glasrohrschneider aus Hartmetal
Schneiderädchen für Glasrohrschneider
- mit auswechselbarem Hartmetallrädchen
- zum Schneiden von Glasrohren im Ø - Bereich von 4 - 30 mm
| Artikelnummer | Artikelbezeichnung | Anfragen |
|---|---|---|
| 6000021 | Glasrohrschneider zum Schneiden von Glasrohren im Ø - Bereich von 4 - 30 mm |
|
| 6001507 | Hartmetall-Schneidrädchen Ø 9,8 mm (für Glasrohrschneider) |
|
Diamantdraht
Wenn es um das Schneiden besonders dünnwandiger Glaskapillaren oder unegalen Oberflächen aus Glas geht, kommt es häufig darauf an den richtigen Druck des Schneidwerkzeuges auf das Glas zu bringen. Feststehende, starre Werkzeuge sind hier klar im Nachteil und bringen das Glas leicht zum Splittern oder sorgen für unebene Schnitte und Ausbrüche. Hierfür haben wir ein besonderes Werkzeug entwickelt, welches täglich auch in unserer Fertigung eingesetzt wird. Es besteht aus einem Handgriff in dem, anstelle einer standardmäßigen Keramikplatte, ein dünner Diamantdraht eingespannt wird. Der Draht federt und kann somit optimal die Oberfläche des Glases ritzen ohne zu viel Druck auf die Struktur zu bringen. Je nach Glasstärke sind verschiedene Drahtstärken verfügbar. Durch die Verwendung von kleinsten Diamantsplittern auf der Oberfläche des Drahtes ist eine hohe Standzeit des Werkzeuges gewährleistet. Durch Drehen des Drahtes ist eine schnelle Herstellung der scharfen Schnittstelle möglich.
